Les équipements industriels modernes doivent conjuguer performance élevée et compacité croissante : les ventilateurs, compresseurs, pompes et lignes de convoyage occupent des espaces de plus en plus contraints, tout en exigeant un rendement de transmission optimal pour limiter les pertes énergétiques et les coûts d’exploitation. La courroie Poly-V, également appelée courroie striée multi-nervures, répond précisément à ce double impératif grâce à sa conception géométrique particulière. Contrairement aux courroies trapézoïdales classiques, elle permet d’installer des poulies de petit diamètre et de réduire les entraxes, tout en préservant un rendement supérieur à 98 % selon les fabricants. Comprendre le fonctionnement de cette solution, identifier les critères de sélection adaptés à votre application et appliquer les bonnes pratiques d’entretien vous permettront de fiabiliser vos transmissions et d’éviter les arrêts de production imprévus.
Qu’est-ce qu’une courroie Poly-V et comment fonctionne-t-elle ?
La courroie Poly-V désigne une courroie de transmission striée multi-nervures, caractérisée par plusieurs gorges longitudinales parallèles moulées sur sa face intérieure. Chaque nervure s’engage dans une gorge correspondante de la poulie, assurant l’adhérence et la transmission de la puissance par frottement. Selon Wikipédia, la structure monobloc de la courroie striée permet une répartition homogène de la tension au contact poulie/courroie, la denture assurant l’adhérence sur la poulie plutôt qu’un engrènement mécanique. Ce principe diffère radicalement de la courroie trapézoïdale classique, qui repose sur une section unique en forme de V s’engageant dans une gorge de poulie correspondante.
Le fonctionnement multi-nervures offre un avantage fondamental : la charge totale se répartit sur plusieurs points de contact simultanés au lieu d’être concentrée sur une seule section. Cette géométrie peut être comparée à plusieurs courroies trapézoïdales juxtaposées sur un même corps souple, chaque nervure contribuant à la transmission tout en conservant une flexibilité globale supérieure. Les courroies Poly-V sont normalisées selon plusieurs profils, désignés par des coupes standardisées : PJ, PH, PL et PM principalement, auxquelles s’ajoute parfois la coupe PK. La norme NF ISO 9982 de l’AFNOR encadre les dimensions et la désignation de ces profils pour les applications industrielles, sans toutefois détailler les recommandations d’usage par profil.
| Caractéristique | Courroie Poly-V | Courroie trapézoïdale |
|---|---|---|
| Principe de contact | Multi-nervures parallèles | Section unique en V |
| Répartition de charge | Plusieurs points simultanés | Concentrée sur une gorge |
| Flexibilité | Élevée (faible section par nervure) | Limitée (section épaisse) |
| Coupes normalisées | PJ, PH, PL, PM | A, B, C, D, E, SPZ, SPA, SPB, SPC |
Pourquoi la courroie Poly-V offre-t-elle un haut rendement dans un espace réduit ?
Le haut rendement de transmission constitue le premier avantage documenté de la courroie Poly-V. Selon Hutchinson Systèmes de Transmission, des études techniques à iso-tension et iso-géométrie situent le rendement de la Poly-V au-delà de 98 %, avec un gain de plusieurs points par rapport aux courroies trapézoïdales classiques. Ce résultat s’explique par la faible section individuelle de chaque nervure, qui génère moins de pertes par flexion lors du passage sur la poulie. La souplesse accrue de la courroie réduit également les pertes par hystérésis du matériau élastomère, phénomène responsable d’une partie importante des dissipations thermiques dans les transmissions par courroie.

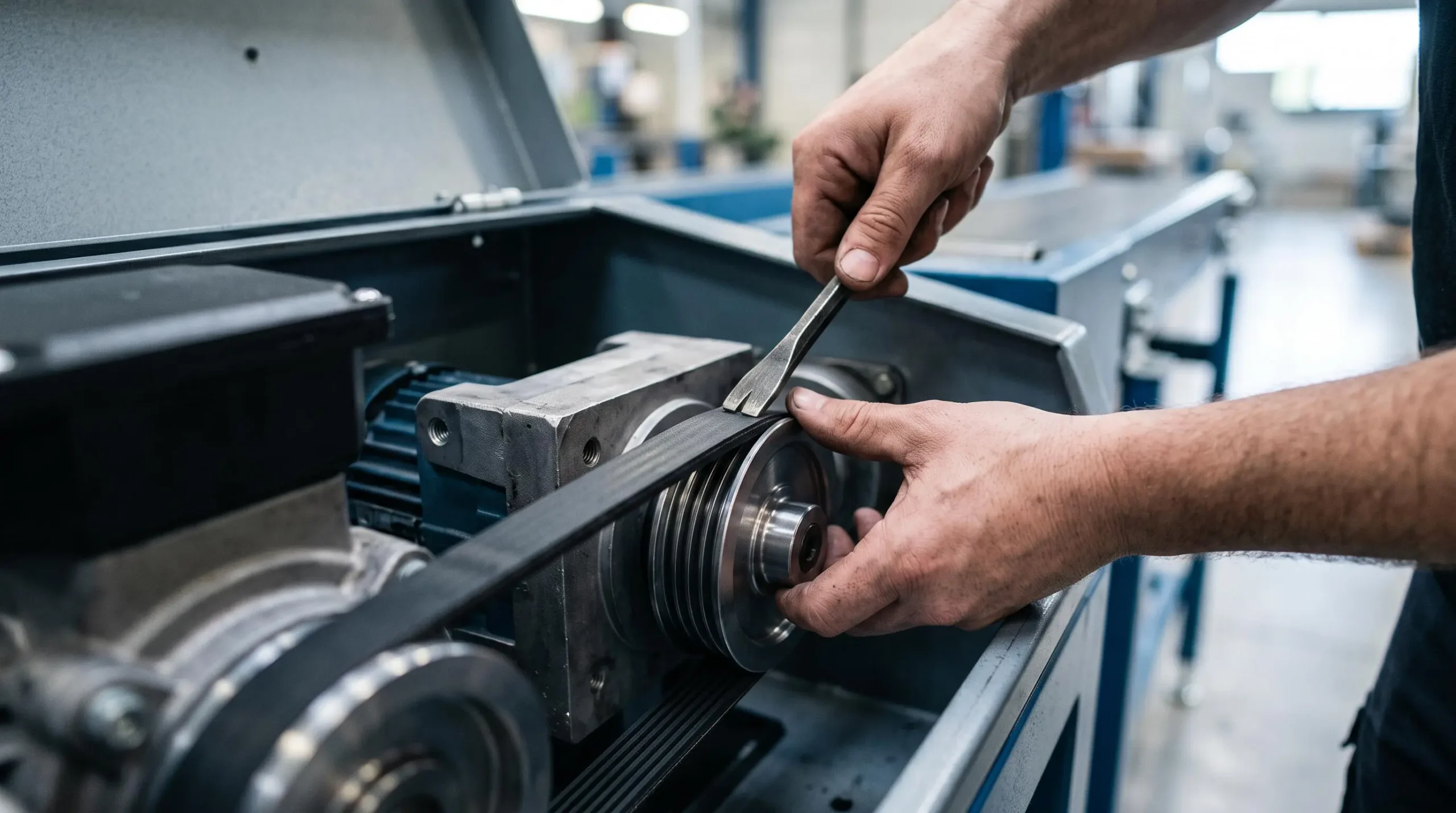

Le second avantage majeur réside dans la réduction drastique de l’encombrement. La même source Hutchinson indique que les diamètres de poulie peuvent être réduits jusqu’à 9 mm en profil H, contre plus de 50 mm pour les courroies trapézoïdales équivalentes. Cette possibilité d’utiliser des poulies de très petit diamètre autorise des entraxes courts, réduisant l’emprise au sol de la transmission. Le rapport de transmission peut atteindre 1:60 pour la Poly-V contre 1:20 maximum pour une trapézoïdale, offrant une plus grande latitude de conception aux bureaux d’études confrontés à des espaces d’installation limités. Pour explorer un courroie Poly V adapté à votre application parmi 244 références Optibelt couvrant les coupes PJ, PH, PL et PM, les fournisseurs spécialisés proposent généralement un accompagnement technique au choix de la référence.
Avantages mécaniques de la géométrie multi-nervures
- Rendement de transmission supérieur à 98 % grâce à la faible section individuelle des nervures
- Poulies de diamètre réduit jusqu’à 9 mm en profil H contre plus de 50 mm pour une trapézoïdale
- Entraxes courts autorisés, réduisant l’emprise au sol des équipements
- Rapports de transmission étendus jusqu’à 1:60 contre 1:20 maximum en trapézoïdale
Quels sont les bénéfices concrets pour vos équipements industriels ?
La réduction de l’usure des organes de transmission constitue un bénéfice opérationnel direct. La répartition homogène de la charge sur plusieurs nervures diminue la pression spécifique exercée sur les poulies et les moyeux, limitant l’érosion progressive des gorges de poulie et l’ovalisation des alésages de moyeu. Cette préservation des pièces mécaniques prolonge les intervalles de remplacement et réduit les coûts de maintenance à long terme, particulièrement sur les équipements fonctionnant en continu ou en cycles intensifs.
La fiabilité accrue de la transmission limite les arrêts de production imprévus, pain point central des responsables de maintenance. Une courroie Poly-V correctement dimensionnée et entretenue résiste mieux aux variations de charge et aux chocs transitoires qu’une courroie trapézoïdale, dont la section unique concentre les contraintes. Ce gain de fiabilité se vérifie dans les applications industrielles courantes : ventilation industrielle, entraînement de compresseurs d’air, pompes hydrauliques ou de process, convoyage léger à moyen, machines-outils et équipements de manutention. Chacune de ces applications bénéficie de l’association entre compacité de la transmission et performance soutenue.
Pour mieux comprendre les principes physiques sous-jacents aux systèmes de transmission, plusieurs ressources complémentaires abordent les mécanismes généraux de transfert de puissance par adhérence et frottement.
Comment choisir la bonne courroie Poly-V : coupe, longueur et nombre de stries
L’identification de la coupe adaptée constitue le premier critère de sélection. Les coupes PJ, PH, PL et PM se distinguent par le pas entre nervures et la profondeur de gorge, chaque profil correspondant à une plage de puissance et d’encombrement. La coupe PJ, la plus fine, convient aux transmissions légères et très compactes ; la coupe PH offre un bon compromis polyvalence/compacité pour les applications courantes ; les coupes PL et PM, plus robustes, prennent en charge des puissances supérieures dans des transmissions moyennes. La sélection dépend de la puissance à transmettre, de la vitesse de rotation et du diamètre de poulie disponible.
La vérification de la longueur primitive et du nombre de stries assure la compatibilité exacte avec l’installation existante. La longueur primitive, exprimée en millimètres, détermine l’entraxe entre poulies ; le nombre de stries, ou nervures, conditionne la capacité de charge. La méthode de contrôle la plus fiable consiste à comparer la référence existante : relever le marquage sur la courroie usée, compter physiquement les nervures et mesurer la longueur développée si le marquage est illisible. Cette démarche sécurise le choix et évite les erreurs de commande, source d’immobilisation de machine.
- Transmission légère, espace très contraint (ventilateur compact, petit convoyeur) :
Coupe PJ, poulie de petit diamètre admissible, puissance limitée.
- Application polyvalente courante (compresseur, pompe, ventilation industrielle) :
Coupe PH, bon compromis compacité/robustesse, large disponibilité des références.
- Puissance élevée, transmission robuste (gros compresseur, machine-outil) :
Coupe PL ou PM, section de nervure supérieure, diamètres de poulie plus grands.
Entretien et remplacement : les bonnes pratiques pour prolonger la durée de vie de vos courroies

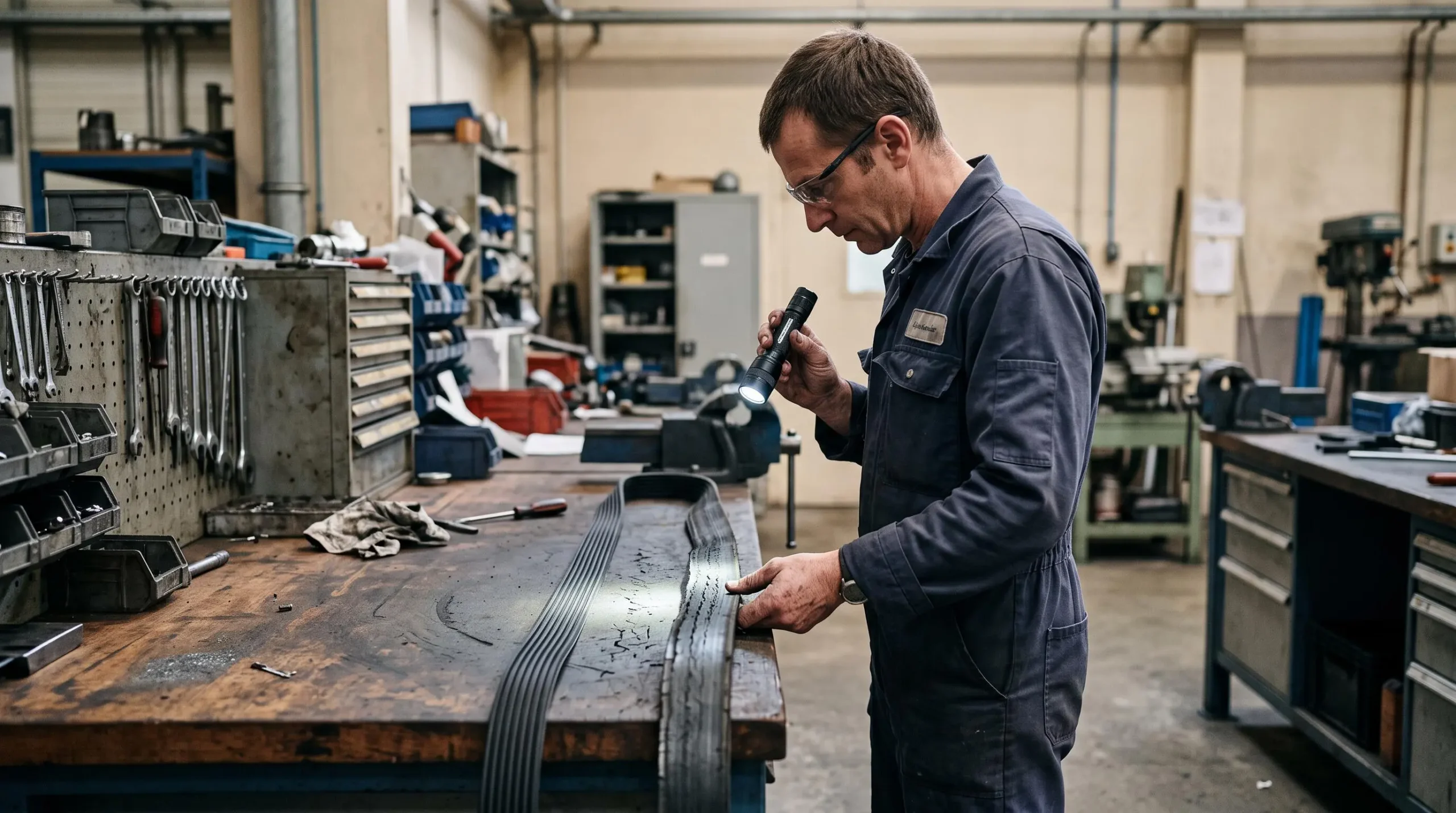

Le contrôle visuel régulier et la vérification de la tension constituent les deux piliers de la maintenance préventive. Inspecter la face nervurée permet de détecter les micro-fissures, les traces de glissement ou l’usure inégale des stries, signaux précurseurs d’une défaillance prochaine. La tension doit être vérifiée périodiquement à l’aide d’un tensiomètre ou par la méthode de flèche à mi-portée : une courroie insuffisamment tendue glisse et chauffe, une courroie surtensionnée fatigue prématurément les roulements de poulie et se rompt par excès de contrainte. Les recommandations des fabricants préconisent généralement un contrôle trimestriel pour les équipements en service continu, semestriel pour les usages intermittents.
Les critères déclenchant un remplacement incluent la présence de fissures transversales visibles à l’œil nu, la perte de plusieurs nervures, l’effilochage des bords latéraux, ou un bruit de glissement persistant malgré le réglage de tension. Remplacer une courroie dès l’apparition de ces signaux évite l’arrêt brutal de la machine et préserve les poulies et moyeux, dont le remplacement coûte significativement plus cher qu’une courroie. L’utilisation d’un outillage mécanique adapté au démontage et au remontage facilite l’intervention et limite les risques d’endommagement des organes de transmission.
Pour approfondir vos compétences en maintenance préventive et disposer des outils mécaniques nécessaires au contrôle et au remplacement des courroies Poly-V, constituer une caisse à outils complète incluant tensiomètre, cale de montage, lampe d’inspection et clés adaptées aux fixations de vos équipements garantit des interventions rapides et efficaces.
Quelle différence entre courroie Poly-V et courroie trapézoïdale pour une transmission compacte ?
Comment identifier la référence d’une courroie Poly-V à partir de l’ancienne courroie ?
Pourquoi mes courroies usent-elles prématurément mes poulies et mes moyeux ?
Comment vérifier la tension d’une courroie Poly-V striée ?
La courroie Poly-V s’impose comme une solution technique éprouvée pour les transmissions industrielles conjuguant haut rendement et contraintes d’encombrement. La compréhension du mécanisme multi-nervures, la sélection rigoureuse de la coupe, de la longueur et du nombre de stries, ainsi que l’application des bonnes pratiques d’entretien vous permettent de maximiser la durée de vie de vos équipements tout en prévenant les arrêts de production coûteux. La fiabilité de votre transmission repose sur trois piliers : une référence adaptée à l’application, une installation correctement alignée et tendue, et un contrôle préventif régulier révélant les signes d’usure avant la rupture.
